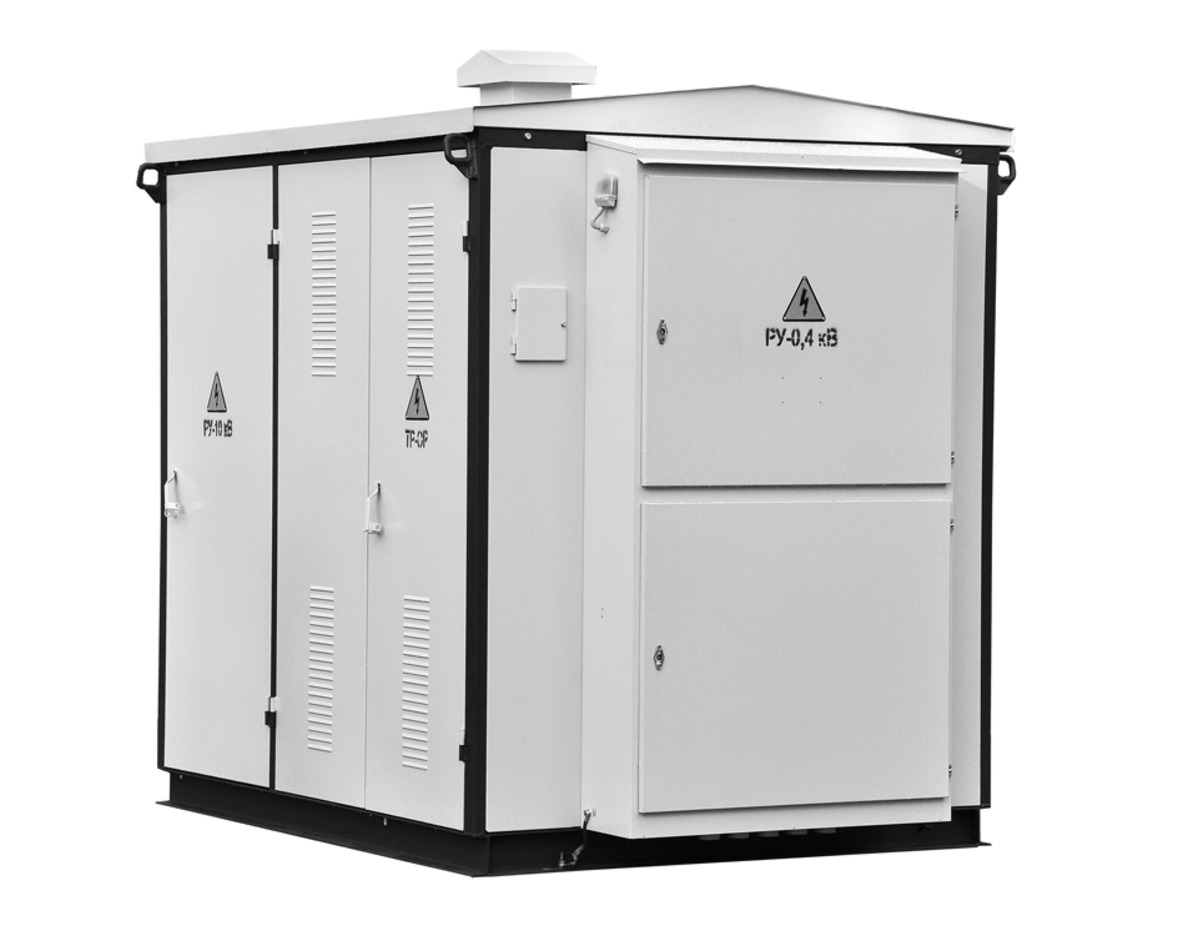

Проходные трансформаторные подстанции

КТП-2 — это трансформаторные подстанции проходного типа мощностью от 25 до 400 кВА, с напряжением высокой стороны — 6 или 10 кВ, и низкой стороны — 0,4 кВ. Они предназначены для приема, преобразования и распределения электроэнергии трехфазного переменного тока частотой 50 Гц в сетях с глухозаземленной нейтралью трансформатора на стороне низкого напряжения. Подстанции КТП-2 комплектного проходного типа изготавливаются с воздушным или кабельным вводом на высоковольтной стороне и воздушным или кабельным выводом на стороне низкого напряжения. Они могут быть однотрансформаторными или двухтрансформаторными с возможностью секционирования как по высокому, так и по низкому напряжению. На стороне 0,4 кВ предусмотрена установка автоматических выключателей, количество и номинальный ток которых определяются в соответствии с техническими требованиями. В состав поставки входят шкаф высокого напряжения (УВН) для воздушного ввода, распределительный щит низкого напряжения (РУНН), силовой трансформатор, а также разъединитель РЛНДз-10/630 наружной установки, который монтируется по отдельному заказу. По желанию заказчика КТП может быть оснащена линиями уличного освещения с автоматическим включением по сигналу встроенного фотореле, а также установками для компенсации реактивной мощности. Возможна также замена автоматических выключателей на отходящих линиях по предварительной договоренности.
