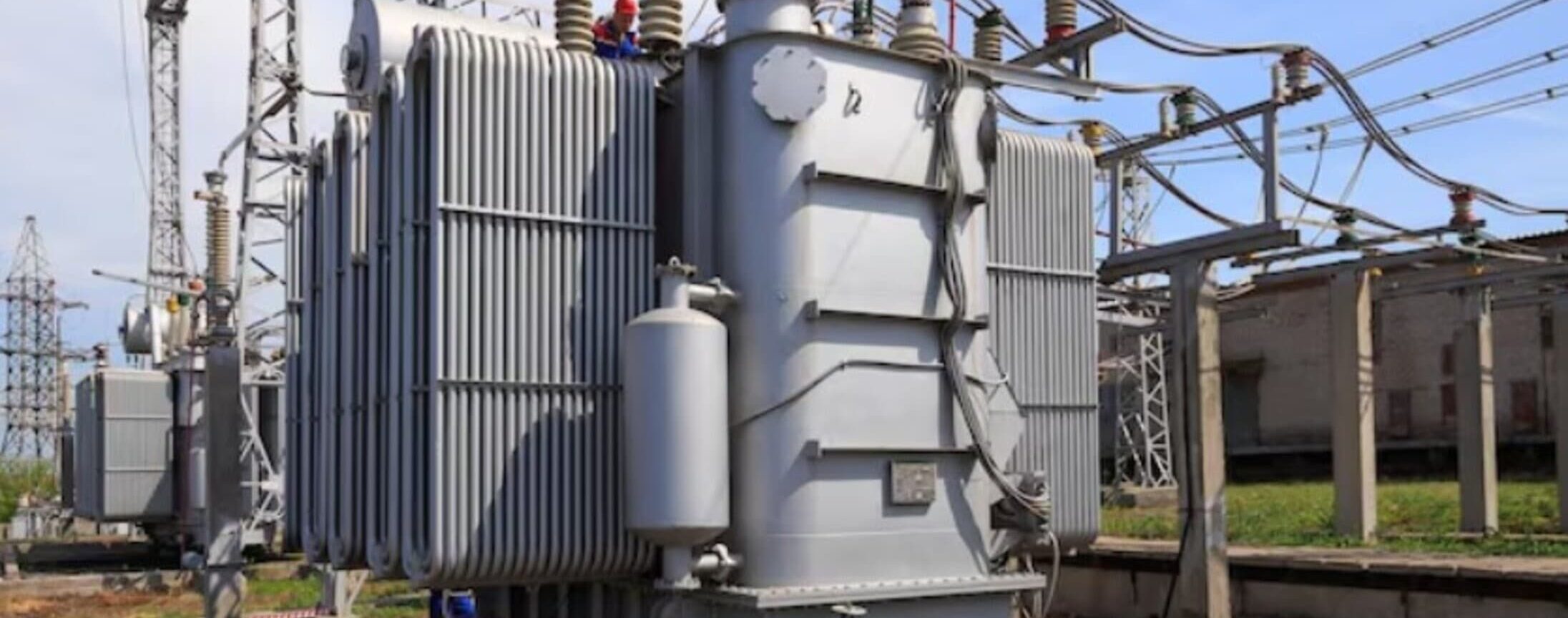

Мощность трансформатора определяют по нагрузке объекта, коэффициенту мощности (cosφ) и запасу на будущее увеличение потребления. Ниже — точные формулы, стандартный ряд мощностей 25–2500 кВА и полный пошаговый пример расчёта.
Содержание
- Что такое мощность трансформатора и в каких единицах её измеряют?
- Какова формула расчёта мощности трансформатора?
- Как учесть коэффициент мощности (cosφ) в расчёте?
- Как рассчитать мощность трансформатора для трёхфазной сети?
- Пример расчёта мощности трансформатора для предприятия
- Какой запас мощности закладывать при выборе трансформатора?
- Какова стандартная шкала мощностей трансформаторов (кВА)?
- Какие ещё факторы влияют на выбор мощности?
- FAQ: краткие ответы на часто задаваемые вопросы
Что такое мощность трансформатора и в каких единицах её измеряют?
Мощность трансформатора — это полная (кВА), а не активная (кВт) мощность, которую он способен передать нагрузке без перегрева. кВА учитывает как активную составляющую (полезную работу), так и реактивную (потребление двигателями, сварочным оборудованием и т.д.), поэтому мощность трансформатора всегда немного больше суммы активных мощностей потребителей в кВт.
Какова формула расчёта мощности трансформатора?
Базовая формула:
S (кВА) = P (кВт) / cosφ
где S — полная мощность трансформатора, P — суммарная активная нагрузка объекта, cosφ — коэффициент мощности сети.
Как учесть коэффициент мощности (cosφ) в расчёте?
Если cosφ не измерен прибором учёта, для расчёта берут типичное значение в зависимости от состава нагрузки:
| Тип нагрузки | Типичный cosφ |
|---|---|
| Освещение, бытовые потребители | 0,92–0,98 |
| Станки, насосы, вентиляторы | 0,80–0,85 |
| Сварочное оборудование, компрессоры | 0,65–0,75 |
| Смешанная промышленная нагрузка (типовой расчёт) | 0,80 |
Чем ниже cosφ, тем большая требуется мощность трансформатора при одинаковой активной нагрузке в кВт.
Как рассчитать мощность трансформатора для трёхфазной сети?
Для трёхфазной сети полная мощность через напряжение и ток линии рассчитывается следующим образом:
S (кВА) = √3 × U (кВ) × I (А)
где U — линейное напряжение (например, 0,4 кВ на стороне низкого напряжения), I — линейный ток нагрузки. Эта формула применяется, когда известен ток по паспорту оборудования или показаниям счётчика, а не суммарная мощность в кВт.
Пример расчёта мощности трансформатора для предприятия
Условие: цех со станочным оборудованием, суммарная установленная активная мощность всех потребителей — 120 кВт. Поскольку всё оборудование одновременно не работает на 100% нагрузки, применяется коэффициент спроса (одновременности) Kс = 0,75. cosφ для станочного парка — 0,85.
| Шаг | Формула | Расчёт | Результат |
|---|---|---|---|
| 1. Расчётная активная нагрузка | Pр = Pуст × Kс | 120 × 0,75 | 90 кВт |
| 2. Полная мощность | Sр = Pр / cosφ | 90 / 0,85 | 105,9 кВА |
| 3. С учётом запаса 15% | S = Sр × 1,15 | 105,9 × 1,15 | 121,8 кВА |
| 4. Выбранный стандартный типоразмер | ближайший в большую сторону из стандартного ряда | — | 160 кВА |
Важно: округление всегда идет в большую сторону до ближайшего стандартного значения, никогда вниз — трансформатор на 100 кВА в данном примере уже будет работать с перегрузкой.
Какой запас мощности закладывать при выборе трансформатора?
Для промышленных объектов со стабильной нагрузкой закладывают запас 15–20% от расчётной мощности — на приборные погрешности расчёта, сезонные колебания и постепенное увеличение нагрузки без замены трансформатора в ближайшие 5–10 лет. Для объектов с ожидаемым активным расширением производства запас увеличивают до 25–30%.
Какова стандартная шкала мощностей трансформаторов (кВА)?
Производители выпускают трансформаторы не произвольной, а стандартизированной мощности. Полученное расчётное значение всегда округляют до ближайшего числа из этого ряда:
| Мощность, кВА | Типичное применение |
|---|---|
| 25–63 | небольшие объекты, дачные посёлки, малый бизнес |
| 100–160 | небольшие цеха, магазины, фермы |
| 250–400 | средние производственные предприятия |
| 630–1000 | крупные цеха, промышленные линии |
| 1600–2500 | крупные промышленные объекты, подстанции 35 кВ |
Какие ещё факторы влияют на выбор мощности?
Помимо расчётной нагрузки, на выбор влияют: категория надёжности электроснабжения (для I и II категорий ставят два трансформатора вместо одного), пусковой ток мощных электродвигателей (в 4–7 раз выше номинального), условия охлаждения и температура в месте установки, а также высота над уровнем моря — при повышенной температуре или высоте требуется снижение номинальной мощности трансформатора.
FAQ: краткие ответы на часто задаваемые вопросы
Как перевести кВт в кВА для трансформатора?
Необходимо разделить активную мощность (кВт) на коэффициент мощности cosφ: S (кВА) = P (кВт) / cosφ.
Почему мощность трансформатора в кВА больше, чем сумма мощностей оборудования в кВт?
Потому что кВА учитывает как активную, так и реактивную составляющую нагрузки, а cosφ всегда меньше 1.
Какой запас мощности нужен при выборе трансформатора?
Стандартно закладывают запас 15–20% от расчётной мощности, для объектов с перспективой расширения — 25–30%.
Что делать, если расчётная мощность не совпадает со стандартным типоразмером?
Всегда выбирают ближайший стандартный типоразмер из ряда в сторону увеличения, никогда не округляют вниз.
Нужен один или два трансформатора на подстанции?
Одного трансформатора достаточно для объектов III категории надёжности электроснабжения; для объектов I и II категории устанавливают два трансформатора с возможностью резервирования.
Влияет ли тип электродвигателей на выбор мощности трансформатора?
Да — пусковой ток асинхронных двигателей превышает номинальный в 4–7 раз, поэтому трансформатор должен выдерживать этот кратковременный скачок без повреждений.
